脉冲星昼夜两用数码瞄准镜中文使用说明书（N850LFR，N870LFR，N970）

完整版中文使用说明书：https://pan.baidu.com/s/1MxbK9-BuDOnaPikJUqy7iw

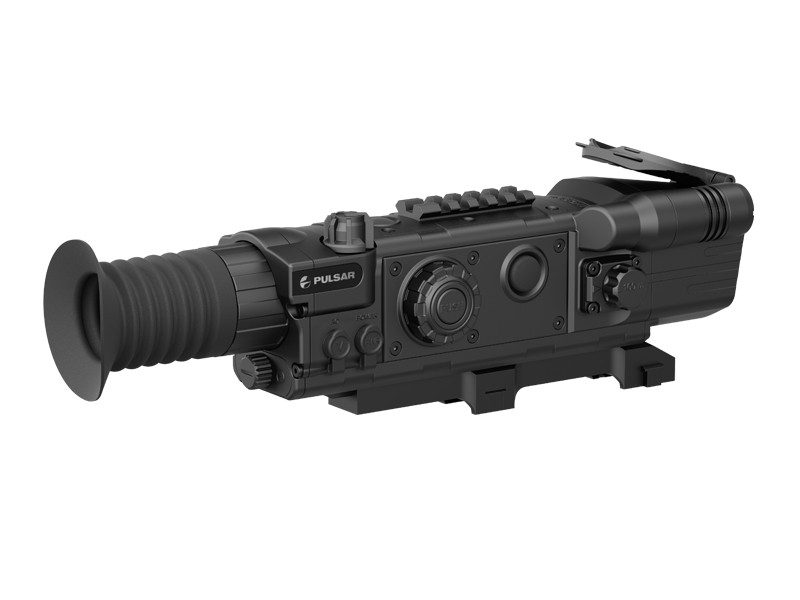

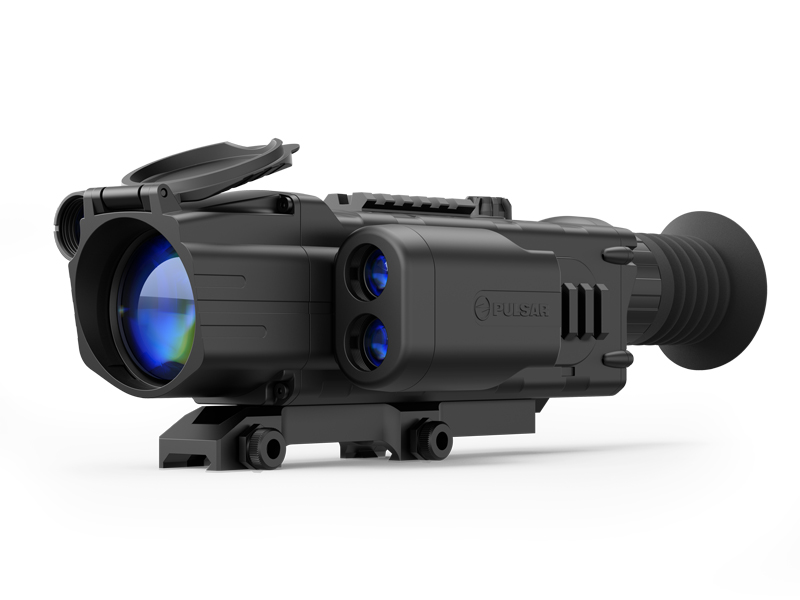

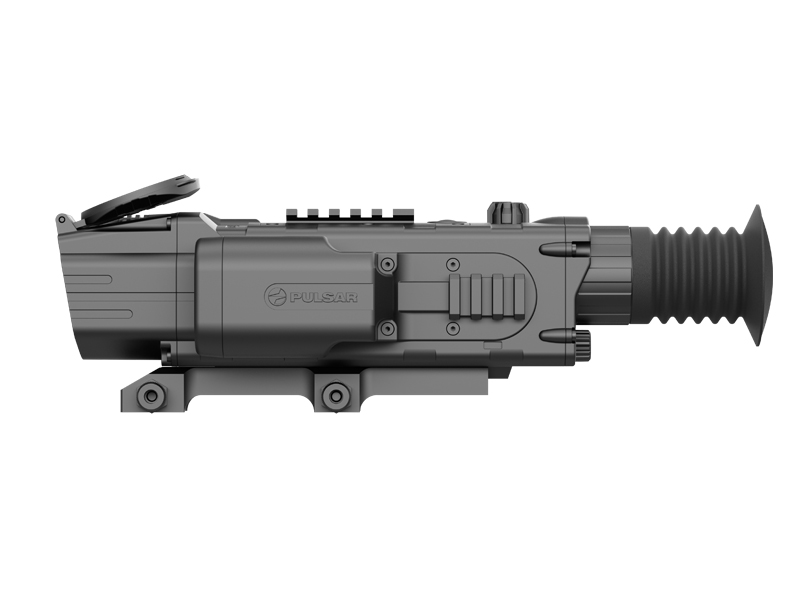

一，产品高清图片

二，产品主要特点：

1,  带400米激光测距，测距精确度为+/-1米；

2，数码设计，白天晚上两用，黑白成像，目标图象效果更为清晰锐利；

3，外接安全等级为1的激光红外发射器；

4，外接电源；

5，OLED屏显，高清成像，2倍变焦聚；

6，Sum Light(聚光/发光)设置，从而使其在光线极弱或者完全漆黑的条件下清晰瞄准；

7，一键归零射击瞄准记忆设计；

8，A型瞄准镜瞄准光标不仅仅只为T字型，有十字型多种颜色选择；

9，视频输出；

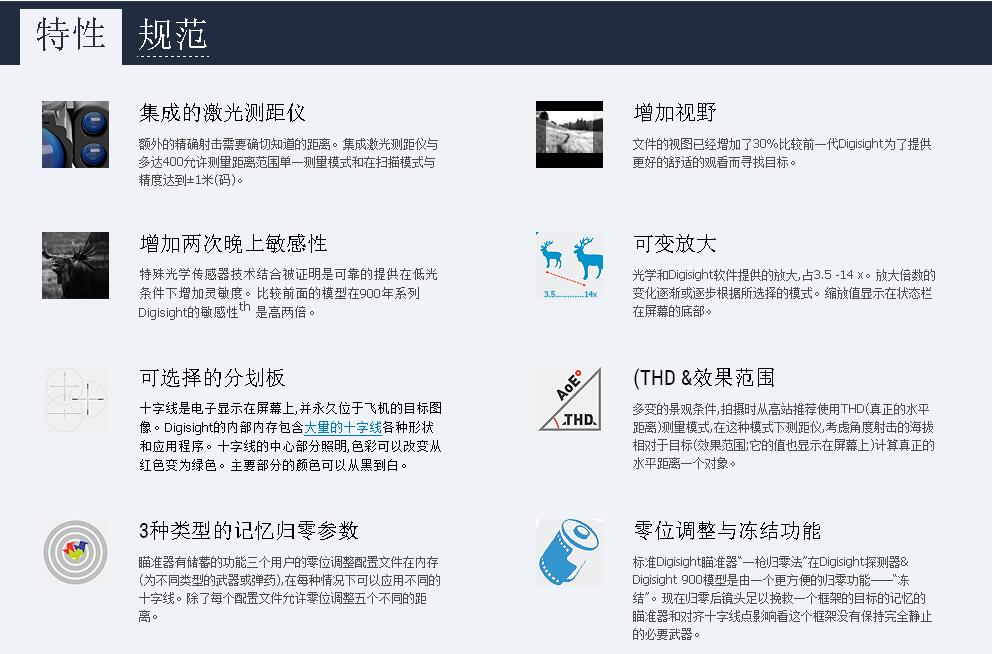

三，产品主要特点细节图

	远程遥控设计，可实现基本功能遥控操作，方便快捷
					外接视频设备，可进行实时视频播放。

四，应用领域：

育空河公司脉冲星数码带测距瞄准镜，综合传统与现代科技于一体，世界最先进数码设计，昼夜两用。广泛应用于：安防、搜救、海防、边防、狩猎等日夜活动中！

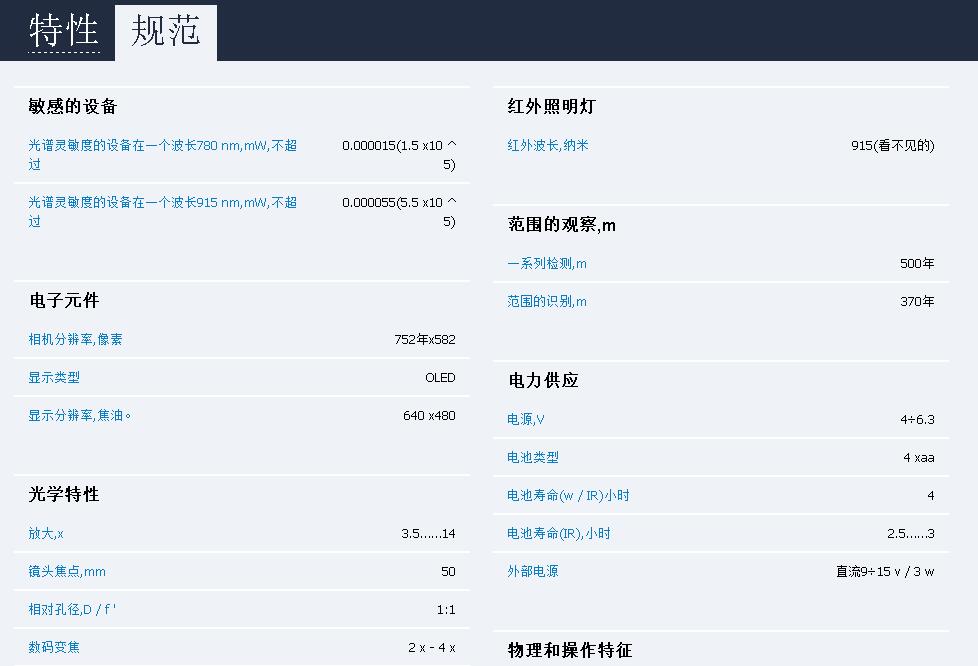

五，技术参数

六，包装明细：

数码瞄带测距N850/N870一台，无线遥控器，产品软包，基座，视频线，说明书，保修卡，擦镜布

七，按键说明

1-物镜；

2-物镜盖；

3-主开关键（主机开关，红外开关，红外1.2.3档）；

4-目镜调节圈；

5-伟弗基座；

6-配件基座；

7-主菜单键；

8，低聚光及其复位键；

9，视频输出；

10-“POWER”外接电源插孔；

11-物镜聚焦键；

12-红外发射；

13-激光测距仪；

14-测距键；

15-电池仓；

16-导轨；

遥控器：

17-遥控器开关键；

18-红外开关键；

19-测距开关键；

八，菜单主要标识说明：

正反三角：瞄准光标移动指示选择；

X=00，Y=00：瞄准光标X与Y轴调节；

方框中黑白圆符：自动反衬模式；

S：低光聚光符号；

太阳+方框中黑白圆符：亮度与反衬调节；

00：00M：闹钟；

电池符：电量显示；

时钟符：时间设置；

X1.1：1.1-2倍放大模式；

IR.IR..IR...:红外档显示；

插头符号：外接电源模式；

圆圈内四角线符：一键归零模式；

无线符：无线运行模式中；

长方框符号：限制区间；

X：辅助线；

长方框中右指箭头符：PAL/NTSC 视频输出格式选择/无

+：瞄准光标选择符；

圆环标识：武器选择符；

九：操作说明：

1，打开电池仓盖15；根据电池盖上的正负极指示装入AA电池4节（一定要正确装入，否则无法开机）；拧紧电池盖（电池电量将在主机显示屏上显示，电量将尽时电池指示会闪烁为红色）

注：为确保产品使用寿命，请您使用至少2500毫安的可充电电池；请不要使用不同型号的电池使用机器。

２，机器也可以外接９-１５伏（最大功率３瓦）的DC直流电（２.１毫米头），或１２伏的车载电源。

外接电源接孔为10号标识，在机器的右侧。

注意：电源线标识“+”的一头接机器。当您接上外接电源，则电池供电会自动切断。外接电源并不能帮电池充电，我们建议您购买本公司的外接电源包EPS３或EPS５，这样您的机器一次充电可以使用长达９-２０小时。

３，在正式使用机器前，在使用瞄准镜前，必须先安装导轨。

脉冲星带测距的数码瞄准镜可安装于各种各样的导轨上，如：Weaver,Los,MAK等等。如此，瞄准镜可安装于不同导轨的武器上使用。

人性化导轨孔设计使瞄准镜可灵活安装于不同的位置，根据不同的武器，使用者可以选择不同的安装位置，以保证完美的出瞳距离。

用六角螺丝扳手将导轨安装于瞄准镜上，然后将瞄准镜安装于武器上并检查安装的位置是否看得舒服。如果位置合适，则反拧松螺丝到一半位置，放入垫片，再拧紧螺丝（不要太紧）。如此，瞄准镜轻松安装于武器上零位调整完毕（注意，如果重新安装，零位可能稍有变化）。

４，机器实操：

·按照电池安装操作说明装入电池，或者插上可靠的外接电源；

·打开镜盖（2）；

·旋扭键（3）到ON的位置，打开产品。此时，产品屏幕黑白屏幕显示，几秒后就会启动。

·旋转键（4），调节屈光度来调节产品成像质量的清晰度。

·旋扭键（7），可对显示屏的亮度进行调节，有０-２０档选择。

·按下（7），选择瞄准镜到效果对比模式，也有０-２０档选择。

·在菜单M1中选择主菜单键12改变瞄准光标颜色模式如下；

·选择100米远处的目标；

·旋键（11），对目标进行聚焦调节；快束对100米处目标聚焦调节，只需把键（11）调到标识为100处的位置；

·想要使4.5倍放大变为9倍，只需连续短按7键3次，然后旋转7按钮，此时屏幕右上角会现现1.0X的字样；现旋转7键，调到自己需要的倍率。

·在光线不足或全黑的环境下，开启红外发射器（12），旋扭键（3）.红外有三段不同功率设计，调节红外功能，只需旋转按钮3即可；

注意：聚焦距离取决于光线亮度，白天１００米处的聚焦只需１０米左右；

·产品使用完毕，旋（3）钮至“OFF”处，关闭产品，并盖上镜盖（2）；

零位调整

数码带测距瞄N850/N870有两种零位调整方式：传统的零位调整和“一键归零”零位调整方法，在正常工作温度下对产品进行零位调整，请按照如下指示进行操作：

传统零位调整法：

·将瞄准器装到武器上面

·选择100米远处目标瞄准

·根据第9部分的“操作说明”来调节瞄准镜

·使用瞄准工具预备瞄准射击的目标

·扣下扳机射击瞄准目标

如果射击点与瞄准点，按功能键7进入菜单2，并旋转功能键进入零位调整菜单。

红色的参照线X（C）将出现在屏幕中间，在标识的右边会出现水平各个地方符号（X=0,Y=0）;

旋转功能键7移动参照符（C）的水平或垂直方向直到其与瞄准点P吻合为止（参看图片）；

移动过程中，水平与垂直的转换短按7键听到“喀哒”一声响即可。

注意：参照线只在方框内移动，水平移动值为80（-40/+40）,垂直移动值为100（-50/+50）

长按功能键退出一键归零调节菜单。OK字样出现说明调节成功。在保存前请不要关机，否则您的调节将失败。

再次射击，此时您的射击点将与瞄准点吻合；

指定距离归零设置完毕

注意：此时再射击应该击中瞄准位置，瞄准镜零位设置为特定距离。而零位精确的X.Y轴则被第一次记录在菜单的“武器-Weapon choice”中，如果您想重新零位设置并用其它武器和距离，可选择２和３（详细参照“武器选择”12重定零位设置）。

测距工能

本机带测距功能设计（13），可对目标进行400米远距离的测距。测距操作：

开机，根据第9节所讲对目标清晰度进行调节；

按14减或遥控器上19键，测距标识出现在屏幕当中；

再次按14键，进行测距；

在右上角，可以看到所测距（米或码）；

注意：所测距离3秒钟后自动消失，只剩下测距标识于屏幕当中；

测距进入扫描模式，则长按14键或遥控19键2秒以上；

些时测距进入实际操作时间，扫描模式符会在屏幕右上角显示；

退出测距扫描模式，测再次按14或19键即可；

有时候测距会失败，取决于多种因素；测距仪有几种功能，具体参照说明书第12节或菜单3；

测距的反应取决于所测的目标，目标的周围环境，当时天气状况，目标的形状，大小，高度，颜色等等都会影响测距。总的来说，目标明亮高大，天气明媚，要比目标矮小，天气阴暗容易测的得多。

主菜单

菜单操作

数码带测距离瞄准镜N850/N870的主菜单包括：

主功能键7（进入菜单键）

旋转功能键

短按下功能键7，确认选择并进入各级子菜单

长按功能键7，退出子菜单与菜单界面

10秒钟不进行操作，自动退出菜单界面

状态栏

双圆圈：武器选择型号1，2，3种；

2.0X：数码放大从1.1X到2.0X

IR：红外功率1，2，3档选择

S：低光环境高聚光性

黑白圆：自动效果反衬

00：00AM：时间
